L’eccellenza
FEM
accessibile.
Nativo Non-Lineare www.hsh.info
Nessun limite pratico nel calcolo strutturale agli elementi finiti
PER L’INGEGNERIA E PER L’INDUSTRIA

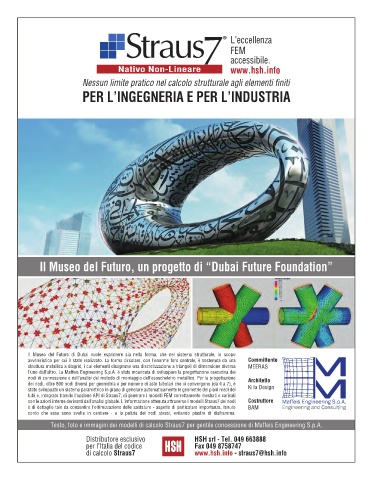

Il Museo del Futuro, un progetto di “Dubai Future Foundation”
Il Museo del Futuro di Dubai vuole esprimere sia nella forma, che nel sistema strutturale, lo scopo
avveniristico per cui è stato realizzato. La forma circolare, con l'enorme foro centrale, è sostenuta da una Committente
struttura metallica a diagrid, i cui elementi disegnano una discretizzazione a triangoli di dimensione diversa MEERAS
l'uno dall'altro. La Maffeis Engineering S.p.A. è stata incaricata di sviluppare la progettazione esecutiva dei
nodi di connessione e dell'analisi del metodo di montaggio dell'esoscheletro metallico. Per la progettazione Architetto
dei nodi, oltre 800 nodi diversi per geometria e per numero di aste tubolari che vi convergono (da 4 a 7), è Killa Design
stato sviluppato un sistema parametrico in grado di generare automaticamente le geometrie dei piani medi dei
tubi e, integrato tramite l’opzione API di Straus7, di generare i modelli FEM correttamente meshati e caricati
con le azioni interne derivanti dall'analisi globale. L'informazione ottenuta attraverso i modelli Straus7 dei nodi Costruttore
è di dettaglio tale da consentire l'ottimizzazione delle saldature - aspetto di particolare importanza, tenuto BAM
conto che esse sono svolte in cantiere - e la pulizia dei nodi stessi, evitando piastre di diaframma.
Testo, foto e immagini dei modelli di calcolo Straus7 per gentile concessione di Maffeis Engineering S.p.A.
Distributore esclusivo HSH srl - Tel. 049 663888
per l’Italia del codice Fax 049 8758747
di calcolo Straus7 www.hsh.info - straus7@hsh.info
