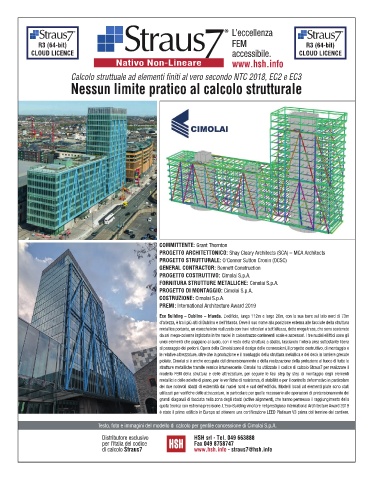

Page 100 - x web_Inarcassa 1_2024

L’eccellenza

R3 (64-bit) FEM R3 (64-bit)
CLOUD LICENCE accessibile. CLOUD LICENCE
Nativo Non-Lineare www.hsh.info

Calcolo struttuale ad elementi finiti al vero secondo NTC 2018, EC2 e EC3
Nessun limite pratico al calcolo strutturale

COMMITTENTE: Grant Thornton
PROGETTO ARCHITETTONICO: Shay Cleary Architects (SCA) – MCA Architects
PROGETTO STRUTTURALE: O'Connor Sutton Cronin (OCSC)
GENERAL CONTRACTOR: Bennett Construction
PROGETTO COSTRUTTIVO: Cimolai S.p.A.
FORNITURA STRUTTURE METALLICHE: Cimolai S.p.A.
PROGETTO DI MONTAGGIO: Cimolai S.p.A.
COSTRUZIONE: Cimolai S.p.A.
PREMI: International Architecture Award 2019
Exo Building – Dublino – Irlanda. L’edificio, lungo 112m e largo 20m, con la sua torre sul lato nord di 73m
d’altezza, è tra i più alti di Dublino e dell’Irlanda. Deve il suo nome alla posizione esterna alle facciate della struttura
metallica portante, un esoscheletro realizzato con travi reticolari a tutt’altezza, dette mega truss, che sono sostenute
da sei mega-colonne inglobate in tre nuclei in calcestruzzo contenenti scale e ascensori. I tre nuclei ellittici sono gli
unici elementi che poggiano al suolo, con il resto della struttura a sbalzo, lasciando l’intera area sottostante libera
al passaggio dei pedoni. Opera della Cimolai sono il design delle connessioni, il progetto costruttivo, di montaggio e
le relative attrezzature, oltre che la produzione e il montaggio della struttura metallica e dei deck in lamiere grecate
piolate. Cimolai si è anche occupata del dimensionamento e della realizzazione della protezione al fuoco di tutte le
strutture metalliche tramite vernice intumescente. Cimolai ha utilizzato il codice di calcolo Straus7 per realizzare il
modello FEM della struttura e delle attrezzature, per seguire le fasi step by step di montaggio degli elementi
metallici e delle solette di piano, per le verifiche di resistenza, di stabilità e per il controllo deformativo in particolare
dei due notevoli sbalzi di estremità dai nuclei nord e sud dell’edificio. Modelli locali ad elementi plate sono stati
utilizzati per verifiche delle attrezzature, in particolare per quelle necessarie alle operazioni di pretensionamento dei
grandi diagonali di facciata nella zona degli sbalzi (active alignment), che hanno permesso il raggiungimento della
quota teorica con estrema precisione. L’Exo-Building vincitore nel prestigioso International Architecture Award 2019
è stato il primo edificio in Europa ad ottenere una certificazione LEED Platinum V3 prima del termine del cantiere.
Testo, foto e immagini del modello di calcolo per gentile concessione di Cimolai S.p.A.
Distributore esclusivo HSH srl - Tel. 049 663888
per l’Italia del codice Fax 049 8758747
di calcolo Straus7 www.hsh.info - straus7@hsh.info
