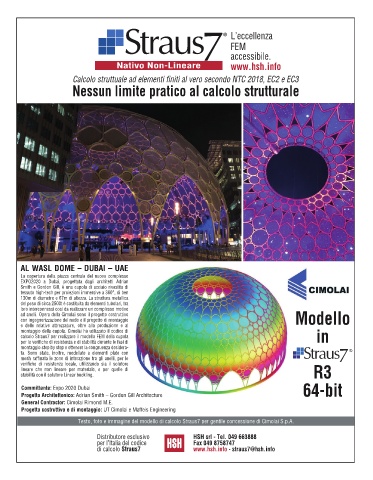

Page 100 - Inarcassa 4_2021

L’eccellenza
FEM
accessibile.
Nativo Non-Lineare www.hsh.info

Calcolo struttuale ad elementi finiti al vero secondo NTC 2018, EC2 e EC3
Nessun limite pratico al calcolo strutturale

AL WASL DOME – DUBAI – UAE
La copertura della piazza centrale del nuovo complesso
EXPO2020 a Dubai, progettata dagli architetti Adrian
Smith e Gordon Gill, è una cupola di acciaio rivestita di
tessuto high-tech per proiezioni immersive a 360°, di ben
130m di diametro e 67m di altezza. La struttura metallica
del peso di circa 2500t è costituita da elementi tubolari, tra
loro interconnessi così da realizzare un complesso motivo
ad anelli. Opera della Cimolai sono il progetto costruttivo Modello
con ingegnerizzazione del nodo e il progetto di montaggio
e delle relative attrezzature, oltre alla produzione e al
montaggio della cupola. Cimolai ha utilizzato il codice di
calcolo Straus7 per realizzare il modello FEM della cupola in
per le verifiche di resistenza e di stabilità durante le fasi di
montaggio step by step e ottenere la congruenza desidera-
ta. Sono state, inoltre, modellate a elementi plate con ®
mesh raffinata le zone di interazione tra gli anelli, per le
verifiche di resistenza locale, utilizzando sia il solutore
lineare che non lineare per materiale, e per quelle di R3
stabilità con il solutore Linear buckling.

Committente: Expo 2020 Dubai 64-bit
Progetto Architettonico: Adrian Smith – Gordon Gill Architecture
General Contractor: Cimolai Rimond M.E.
Progetto costruttivo e di montaggio: UT Cimolai e Maffeis Engineering
Testo, foto e immagine del modello di calcolo Straus7 per gentile concessione di Cimolai S.p.A.

Distributore esclusivo HSH srl - Tel. 049 663888
per l’Italia del codice Fax 049 8758747
di calcolo Straus7 www.hsh.info - straus7@hsh.info
