L’eccellenza
FEM
accessibile.
Nativo Non-Lineare www.hsh.info
Nessun limite pratico nel calcolo strutturale agli elementi finiti
PER L’INGEGNERIA E PER L’INDUSTRIA

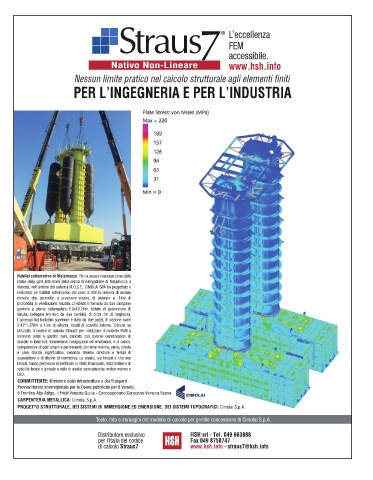

Habitat sottomarino di Malamocco. Per la posa e manutenzione delle
rotaie della gate lato mare della conca di navigazione di Malamocco a
Venezia, nell’ambito del sistema M.O.S.E., CIMOLAI SPA ha progettato e
realizzato un habitat sottomarino del peso di 93t in lamiera di acciaio
nervato che permette, a pressione neutra, di lavorare a -14m di
profondità in ventilazione forzata. L’Habitat è formato da due campane
gemelle a pianta rettangolare 2.5x10.26m, dotate di guarnizione di
tenuta, collegate tra loro da due corridoi, di circa 1m di larghezza.
L’accesso dal ballatoio superiore è dato da due pozzi, di sezione ovale
2.42*1.370m e 13m di altezza, dotati di scalette interne. Cimolai ha
utilizzato il codice di calcolo Straus7 per realizzare il modello FEM a
elementi plate a quattro nodi, caricato con diverse combinazioni di
vincolo in load-out, immersione, navigazione ed emersione, e di carico,
comprensive di pesi propri e permanenti, corrente marina, vento, cresta
e cavo d’onda significativa, secondo diverse direzioni e tempi di
esposizione e di ritorno di normativa. Le analisi, sia lineari e che non
lineari, hanno permesso di verificare lo stato tensionale, deformativo e di
stabilità locale e globale a valle di analisi specialistiche meteo marine e
CFD.
COMMITTENTE: Ministero delle Infrastrutture e dei Trasporti -
Provveditorato Interregionale per le Opere pubbliche per il Veneto,
il Trentino Alto Adige, il Friuli Venezia Giulia - Concessionario Consorzio Venezia Nuova
CARPENTERIA METALLICA: Cimolai S.p.A.
PROGETTO STRUTTURALE, DEI SISTEMI DI IMMERSIONE ED EMERSIONE, DEI SISTEMI TOPOGRAFICI: Cimolai S.p.A.

Testo, foto e immagini del modello di calcolo per gentile concessione di Cimolai S.p.A.

Distributore esclusivo HSH srl - Tel. 049 663888
per l’Italia del codice Fax 049 8758747
di calcolo Straus7 www.hsh.info - straus7@hsh.info
