L’eccellenza
FEM
accessibile.
Nativo Non-Lineare www.hsh.info
ANCHE IN LICENZA PERPETUA www.straus7.it

Calcolo struttuale ad elementi finiti al vero secondo NTC 2018, EC2 e EC3
Calcolo strutturale ad elementi finiti al vero secondo NTC 2018, EC2 e EC3
Nessun limite pratico al calcolo strutturale

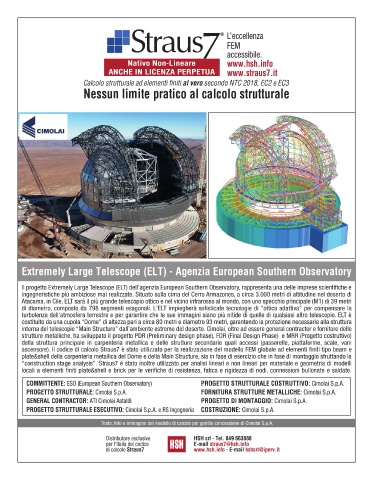

Extremely Large Telescope (ELT) - Agenzia European Southern Observatory

Il progetto Extremely Large Telescope (ELT) dell’agenzia European Southern Observatory, rappresenta una delle imprese scientifiche e
ingegneristiche più ambiziose mai realizzate. Situato sulla cima del Cerro Armazones, a circa 3.000 metri di altitudine nel deserto di
Atacama, in Cile, ELT sarà il più grande telescopio ottico e nel vicino infrarosso al mondo, con uno specchio principale (M1) di 39 metri
di diametro, composto da 798 segmenti esagonali. L'ELT impiegherà sofisticate tecnologie di "ottica adattiva" per compensare la
turbolenza dell'atmosfera terrestre e per garantire che le sue immagini siano più nitide di quelle di qualsiasi altro telescopio. ELT è
costituito da una cupola “Dome” di altezza pari a circa 80 metri e diametro 93 metri, garantendo la protezione necessaria alla struttura
interna del telescopio “Main Structure” dall’ambiente estremo del deserto. Cimolai, oltre ad essere general contractor e fornitore delle
strutture metalliche, ha sviluppato il progetto PDR (Preliminary design phase), FDR (Final Design Phase) e MRR (Progetto costruttivo)
della struttura principale in carpenteria metallica e delle strutture secondarie quali accessi (passerelle, piattaforme, scale, vani
ascensore). Il codice di calcolo Straus7 è stato utilizzato per la realizzazione del modello FEM globale ad elementi finiti tipo beam e
plate&shell della carpenteria metallica del Dome e della Main Structure, sia in fase di esercizio che in fase di montaggio sfruttando la
“construction stage analysis”. Straus7 è stato inoltre utilizzato per analisi lineari e non lineari per materiale e geometria di modelli
locali a elementi finiti plate&shell e brick per le verifiche di resistenza, fatica e rigidezza di nodi, connessioni bullonate e saldate.

COMMITTENTE: ESO (European Southern Observatory) PROGETTO STRUTTURALE COSTRUTTIVO: Cimolai S.p.A.
PROGETTO STRUTTURALE: Cimolai S.p.A. FORNITURA STRUTTURE METALLICHE: Cimolai S.p.A.
GENERAL CONTRACTOR: ATI Cimolai Astaldi PROGETTO DI MONTAGGIO: Cimolai S.p.A.
PROGETTO STRUTTURALE ESECUTIVO: Cimolai S.p.A. e RS Ingegneria COSTRUZIONE: Cimolai S.p.A.

Testo, foto e immagine del modello di calcolo per gentile concessione di Cimolai S.p.A.

Distributore esclusivo HSH srl - Tel. 049 663888
per l’Italia del codice E-mail straus7@hsh.info
di calcolo Straus7 www.hsh.info - E-mail hshsrl@iperv.it
